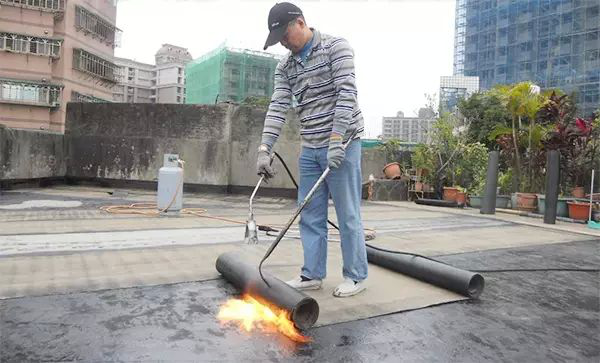

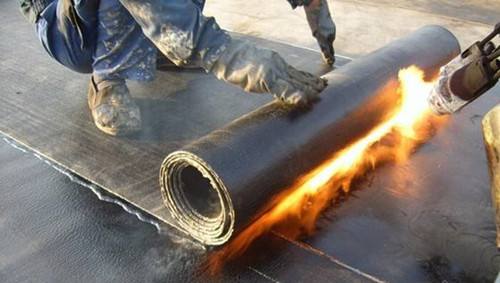

BS改性瀝青防水卷材，執行標準GB18242-2008，是用苯乙烯-丁二烯-苯乙烯（SBS）橡膠改性瀝青做涂層，用玻纖氈、聚酯氈、玻纖增強聚酯氈為胎基，兩面覆以隔離材料所做成的一種性能優異的防水材料，具有耐熱、耐寒、耐腐蝕、抗老化、熱塑性好、抗拉力大、延伸率高、抗撕裂性強、防水層自重輕、施工操作簡便等特點，廣泛用于一般工業與民用建筑防水。

分類和規格

按胎基分為聚酯氈（PY）、玻纖氈（G）、玻纖增強聚酯氈（PYG）。

按上表面隔離材料分為聚乙烯膜（PE）、細砂（S）、礦物粒料（M）。下表面隔離材料為細砂（S）、聚乙烯膜（PE）。

按材料性能分為Ⅰ（-18℃）型和Ⅱ（-25℃）型。

卷材公稱寬度為1000mm。

聚酯氈卷材公稱厚度為3mm，4mm，5mm。

玻纖氈卷材公稱厚度為3mm，4mm。

玻纖增強聚酯氈卷材公稱厚度為5mm。

每卷卷材公稱面積為7.5平方，10平方，15平方。

例如， SBS I PY PE 4 指：－18℃，聚酯胎，覆料PE膜，厚度4mm SBS改性瀝青防水卷材。

改性瀝青機理

SBS熔入瀝青時，在高溫及外力作用下，端基PS軟化流動，中間基PB充分吸收瀝青中的軟瀝青質組分，體積溶脹形成海綿狀的復合材料，當改性瀝青冷卻后端基PS再度硬化形成物理交聯，使中間基PB嵌段進入具有彈性的三維網狀結構之中，成為一個有機的高分子彈性整體，同橡膠一樣具有很大的彈性變形能力，使改性瀝青在提高軟化點的同時，又使低溫延度明顯增加，彈性恢復率明顯提高，極大地改善了瀝青的使用性能。

下面再跟隨小U詳細了解瀝青改性防水卷材產品都有哪些影響因素吧!

基質瀝青

在SBS改性瀝青體系中，基質瀝青是SBS改性瀝青的基礎?；|瀝青的標號是表征低溫性能的重要參數，標號越大，玻璃化轉變溫度越低，瀝青越軟，低溫下柔性和流動性越好。只有當基質瀝青標號較大的時候，改性劑SBS才有更大的發揮余地，而當基質瀝青標號較小時，即使改性劑SBS的摻量增加，SBS改性瀝青低溫性能的改善也不明顯。

SBS

首先，SBS的結構構型與改性瀝青防水卷材的性能密切相關。星型SBS改性瀝青的強度和高溫穩定性高于線型SBS改性瀝青；并且星型SBS改性瀝青比線型SBS改性瀝青具有更優異的彈性和低溫性能。其次，SBS與基質瀝青的相容性是SBS對基質瀝青起改性作用的關鍵，如果兩者相容性差，SBS改性瀝青的性能就會大打折扣。

無機填料

無機填料作為輔助改性劑，是一種無機金屬鹽，能夠促進SBS改性瀝青體系形成三維網狀結構。同時，可提高改性瀝青的硬度和軟化點，降低針入度；并且由于無機金屬鹽的催化氧化作用，能夠改善SBS改性瀝青的高溫穩定性，從而顯著提高卷材的硬挺度和高溫穩定性。

胎基

SBS改性瀝青防水卷材的胎基主要有聚酯胎和玻纖胎兩種。胎基決定SBS改性瀝青防水卷材的強度和延伸率。聚酯胎是目前國際上認定的最佳胎基材料，以聚酯胎為胎基的改性瀝青卷材，具有抗拉強度高、撕裂強度高、抗穿刺性能好、延伸率大、施工技術可靠和防水保證期長等優點，聚酯胎是今后改性瀝青防水卷材胎基材料發展的主要方向。

SBS與基質瀝青的配合比

SBS的摻入量低于5％，改性效果并不明顯；SBS的摻入量高于15％時SBS與瀝青會使發生相分離，瀝青體系的流動性降低，不利于防水卷材的加工生產。只有當SBS摻入量在5％～15％時，才能使SBS形成三維空間網絡結構包圍瀝青，從而對瀝青起到顯著的改性作用，既降低了瀝青的脆性，改善了瀝青的彈塑性、延伸性、耐老化性、耐高低溫性能，又保持了SBS的高彈性。

加工工藝

卷材加工設備的工藝必須嚴格控制，技術先進、裝備機械化、自動化程度高的加工生產設備才能確保卷材產品質量穩定可靠。

從前文我們已經了解，SBS改性瀝青的過程是SBS吸收基質瀝青中輕質組分后溶脹、展開，并在瀝青中分散更細、更均勻的過程。因此，SBS改性瀝青的加工溫度、加工時間都會對最終產品性能產生影響，綜合考慮SBS改性瀝青各項性能及防水卷材的生產效率，當加工溫度控制在180～200℃時，SBS改性瀝青的合理加工時間為1.5～2 h。

總而言之，SBS改性瀝青防水卷材的最終性能不僅與所用原材料及配比有關，而且與生產加工的各個環節息息相關，只有控制好每個環節的影響因素才能生產出性能優異的防水卷材產品。
