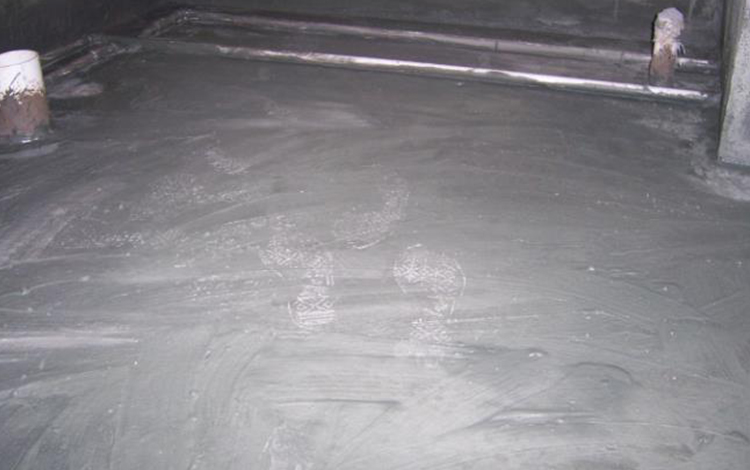

一、粘度

（1）涂料本身粘度很大，施工費(fèi)力。

（2）客戶采用輥涂和刷涂的方式，則需要更小的粘度，以利施工。

解決方案：建議采用橡膠或金屬刮板刮涂施工，不宜采用輥涂或刷涂的方式進(jìn)行施工。添加稀釋劑，應(yīng)先做小試試驗(yàn)。

溫馨提示：當(dāng)然，建議盡量不添加稀釋劑。

二、涂膜出現(xiàn)大量的氣泡或小孔

在以下情況下施工，涂膜易出現(xiàn)大量的氣泡或小孔：

（1）天氣潮濕或下雨。不要在潮濕或下雨天施工，下雨后要等基層干燥后再施工，施工后要做好防雨措施。

（2）客戶在使用時(shí)添加入了低沸點(diǎn)稀釋劑，稀釋劑快速揮發(fā)易出現(xiàn)氣泡或小孔。

（3）天氣炎熱，基層溫度高，建議遮陽(yáng)或傍晚施工。

（4）疏松多孔基層，應(yīng)使用專(zhuān)用基層處理劑進(jìn)行基層處理，或?qū)⑼苛线m當(dāng)稀釋?zhuān)槐楸⊥浚苑忾]基層孔隙。

（5）單組分產(chǎn)品：一次涂膜太厚，建議適當(dāng)薄涂。

（6）雙組分產(chǎn)品：應(yīng)在開(kāi)放時(shí)間內(nèi)施工完畢，尤其是夏季高溫；避免因過(guò)高速度攪拌引入大量氣泡；配比不對(duì)，也會(huì)有氣泡產(chǎn)生。

解決方案：對(duì)因以上原因而產(chǎn)生大量起泡或氣孔部分，建議鏟除重做，或者等到涂膜干燥后，在上面再重做一層防水層。

三、涂膜不干或干燥慢；沒(méi)強(qiáng)度或強(qiáng)度不夠

  在以下情況下施工，涂膜易出現(xiàn)發(fā)粘，不干或干燥慢，沒(méi)強(qiáng)度或強(qiáng)度不夠等現(xiàn)象：

（1）聚氨酯在低溫時(shí)通常干燥比較慢。一般干燥時(shí)間約24小時(shí)，低溫時(shí)干燥需要2天或更長(zhǎng)的時(shí)間（視具體的溫濕度而定），溫度越低，干燥時(shí)間越長(zhǎng)。

（2）添加不合適的稀釋劑或使用不干燥的容器，會(huì)影響產(chǎn)品干燥和性能。

（3）雙組分沉淀或配比不對(duì)或攪拌不均勻，使用前應(yīng)攪拌均勻，并嚴(yán)格按推薦配比準(zhǔn)確計(jì)量，并用機(jī)械攪拌設(shè)備充分混合均勻。

解決方案：若施工后出現(xiàn)上述現(xiàn)象，已經(jīng)影響了防水性能，需要鏟除重做。

四、成膜后起鼓或與基層脫落問(wèn)題

涂料成膜后起鼓或與基層脫落問(wèn)題的主要原因：

（1）基層疏松或有浮灰或有油性物質(zhì)，施工前應(yīng)徹底清除此類(lèi)物質(zhì)。

（2）使用不合適的基層處理劑（如冷底子油），嚴(yán)禁使用不合適的基層處理劑。

（3）基層有水或潮濕，應(yīng)等基層干燥后再施工。

（4）涂膜沒(méi)有完全干燥就進(jìn)行閉水實(shí)驗(yàn)或打保護(hù)層，應(yīng)完全干燥后在再進(jìn)行下道工序。

（5）雙組分配比不準(zhǔn)或混合不均。

（6）施工方案不合適，不建議與水性涂料混用。若在水性涂料上涂刷聚氨酯防水涂料，應(yīng)徹底讓下面的水性涂料涂膜徹底干燥。

解決方案：涂料成膜后起鼓或與基層脫落，需要將起鼓或脫落部分鏟除重做，必要時(shí)應(yīng)重新進(jìn)行基層處理。
